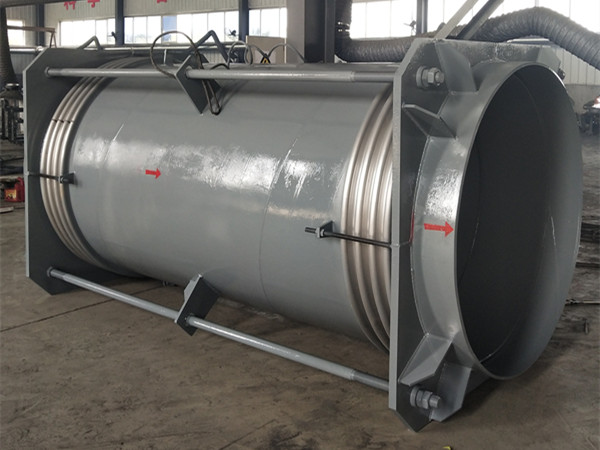

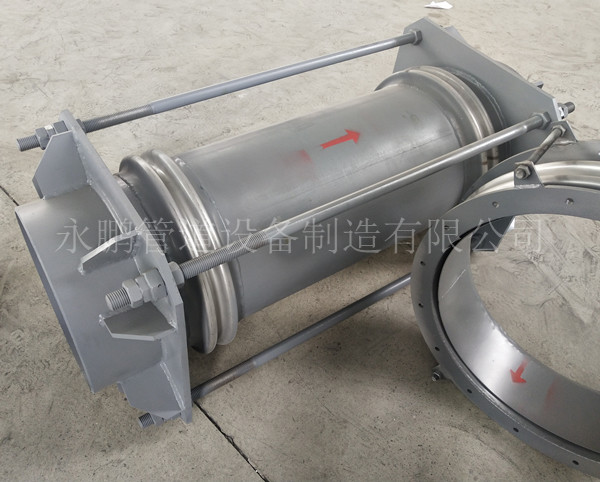

_ 大拉桿橫向波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。大拉桿波紋補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，大拉桿波紋補償器能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。



大拉桿橫向波紋補償器規格：

型號：DN100-DN5000，壓力級別0.1Mpa-2.5Mpa 。

連接方式：1、法蘭連接 2、接管連接

工作溫度≤420℃ 疲勞壽命1500次

產品橫向補償量：根據用戶要求

_ _ _

_

使用說明

大拉桿橫向波紋補償器對支座作用力的計算：

橫向彈力： Fy=Ky·Y 　彎矩：M=Fy·L

式 中： Ky-橫向剛度 N/mm 　Y-橫向實際位移（變形量）mm

L-管架到補償器中點的距離　 m。

_

大拉桿橫向波紋補償器安裝使用注意事項：

1、膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，要將其拆除，方可投入運行。

2、當對膨脹節的橫向位移量要求_大或系統壓力_高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
