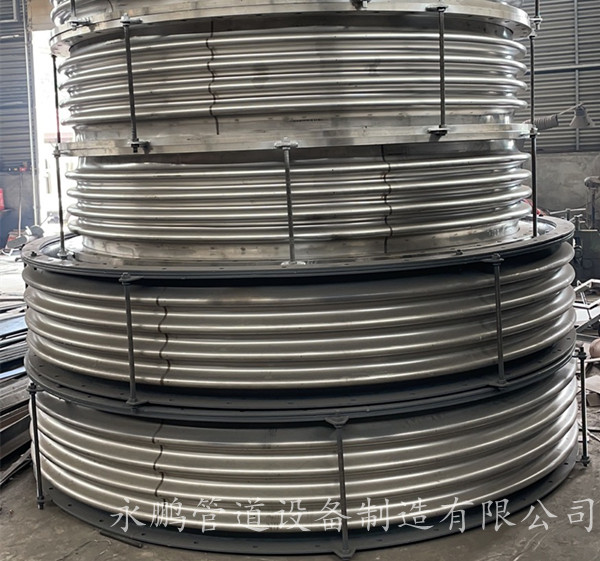

大口徑膨脹節由一個或幾個波紋管及結構件組成，用來吸收由于熱脹冷縮等原因引起的管道或設備尺寸變化的裝置。

　　大口徑膨脹節具有結構緊湊、承壓能力高、配管簡單、支架費用低、維修方便。但是大口徑膨脹節補償能力_小（一般一個僅為10~20mm），為了提高補償能力可將數個串聯在一起，但這樣易產生側向彎曲應力而使兩端過載。串聯個數一般為4~6個，不能大于8個。



　　選用大口徑膨脹節時應考慮預拉伸量50%，安裝和訂貨時應提出要求；在任意直管段上兩固定支架之間只能安裝一套大口徑膨脹節；軸向型波紋補償器一端應布置在靠近固定支架處，另一端應安設直線導向管架。

　　對失效大口徑膨脹節裂紋、斷口以及加工過程等情況進行初步分析后，判斷該裂紋和斷口與材料成分分布不均有關。

　　1.破損原因判定

　　材料分析結果表明，材料的化學成分和力學性能均符合GB/T3280-2007標準的規定。通過分析結果顯示，材料為正常奧氏體組織；帶狀組織存在是由于金屬波紋管材料經冷加工成形后自然產生的。裂紋區宏觀呈內凹外凸形態。微觀形貌顯示為通透型及組織脫落的特征。在脫落組織的邊緣及其淺表面斷面均存在呈密集及鏈狀分布的夾渣或夾雜物。夾雜物的存在破壞了基體組織的連續性。當波紋管內表面受壓時，外表面承受拉應力作用，導致缺陷區域局部脫落。



　　2.失效原因分析

　　失效膨脹節波峰的斷裂是由于材料中的夾雜物造成的。材料中夾雜物的存在破壞了金屬材料基體組織的連續性，造成了金屬組織的不均勻性，降低了金屬的塑性和韌性。在外力作用下，在該處出現斷裂及局部組織脫落，并導致大口徑膨脹節波峰開裂并失效。
