管道膨脹節根據使用條件不同,應恰當的選擇用以下部件。
_
管道膨脹節的內襯筒是用于減少膨脹節的波紋管內壁與通過的流動介質相互接觸的圓筒,又稱內套筒或導流筒。內襯筒的材質可與膨脹節的材質相同,也可以不同。
_
管道膨脹節的限位桿是設置在波紋管補償器的總成上,一般用桿或棒制志的零件,主要用于限制波紋管補償器在正常工作狀態下的活動范圍(軸向、橫向、角向),當主固定支架發生破壞時,該零件可以防止波紋管補償器過度拉伸和壓縮,同時還可控制全部內壓載荷和因支架破壞產生的動載荷。
_
管道膨脹節的外保護外罩是對波紋管補償器的波紋管外表面提供相應的保護,使它免受異物接觸或機械破壞的裝置,也可稱保護套。
_
_
_

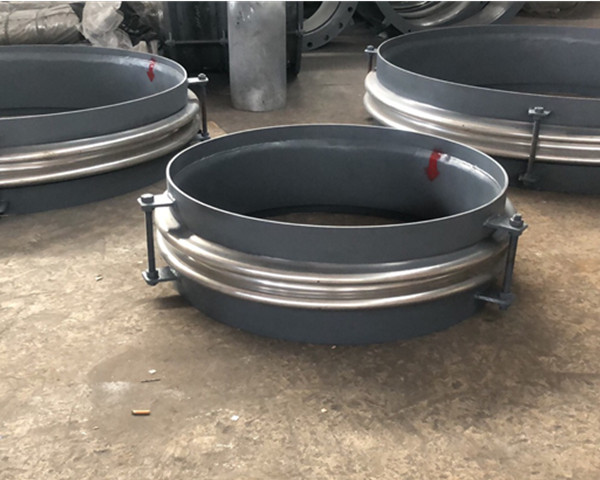

管道膨脹節是由金屬波紋管與構件組成,其工作原理主要是利用自身的彈性變形功能,補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移,補償的作用具有耐壓、密封、_、耐溫度、耐沖擊、減振降噪的功能,起到降低管道變形和提高管道使用壽命的作用。
_
管道膨脹節的可靠性也應該從幾方面考慮。在供熱管網選擇使用的材料,除了它的工作效率,也應考慮它的介質、工作溫度和外部環境,我們也要考慮到它的應力腐蝕,水處理劑,清洗管道的可能性影響材料,并在此基礎上,與波紋管材料,焊接,成型,材料成本和性能,指出了材料的成本和實際生產優化波紋管。
_
在管道膨脹節使用中,波紋管需要吸收軸向位移、角位移、橫向位移,以及由它們的任意組合的位移。施加在波紋管上的總位移是通過波紋產生變形而吸收的。波紋管的設計,需將不同形式的位移,轉化為“當量”的軸向位移量,求其代數和。
_
對于角位移、橫向位移,
管道膨脹節中各波位移量是不同的,所謂“單波當量軸向位移量”,是將各種位移轉化為軸向位移后的大的單波軸向位移量。單波當量軸向位移對波紋管的應力、穩定、疲勞壽命等有著重要影響,是管道膨脹節設計計算中的一個重要參數。
